真空烧结炉在使用中必须知道的十个要点!果断收藏 　　真空烧结炉是在抽真空后充氢气保护状态下，利用中频感应加热的原理，使处于线圈内的钨坩埚产生高温，通过热辐射传导到工作上，适用于科研、军工单位对难熔合金如钨、钼及其合金的粉末成型烧结。安装电炉的场所应符合真空卫生的要求，周围的空气应清洁和干燥，并有良好的通风条件，工作场地不易扬起灰尘等。在使用时，以下问题我们必须要知道。 　　1、检查控制柜中所有部件及配件是否完备、完好。 　　2、控制柜安装在相应的地基上，并固定。 　　3、安照接线图，并参考电气原理图，接通外接主回路及控制回路，并可靠接地，保证接线无误。 　　4、检查电器可动部分应活动自如，无卡死现象。 　　5、绝缘电阻应不低于2兆欧姆。 　　6、真空电炉各阀门必须在关闭位置。 　　7、控制电源开关放在关位。 　　8、手动调压旋钮逆时针旋动头。 　　9、报警钮放在开位。 　　10、 按平面图完成设备的循环冷却水联接，建议用户在设备总进出水管处再接入一备用水(可用自来水)，防止循环水有故障或断电导致密封圈烧坏。 　　特别提醒： 　　1、由于模具一般由用户自备，模具材料基本上选用高纯石墨，其耐压极限为40MPa，建议用户使用在30MPa以下比较安全，加压前应计算模具上、下冲头的面积，再换算成压力，具体公式如下： 　　系统允许 加压(吨)=上或下冲头面积×30MPa 　　如预先不计算盲目加压导致模具、压块、发热体、保温屏等石墨制品损坏，本公司概不负责。 　　2、热电偶为钨铼型，使用过会发脆，不能接触。如损坏应及时更换。其型号是W2型。 　　3、冬天应注意循环水的保暖问题，否则易发生水管爆裂。 　　4、使用后炉体应保持真空，因炉内保温层易受潮，保真空这样下次抽真空会快些。 　　5、因设备较复杂，建议专人使用，专人负责，对新手严格实行用前培训，用后检查，操作使用要有记录等设备使用规定。

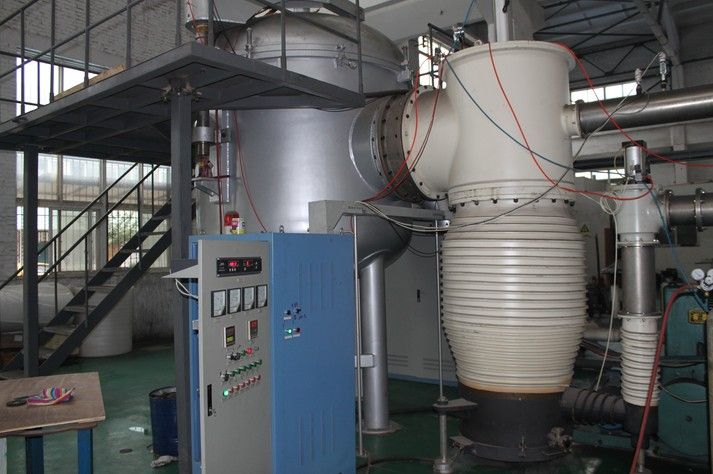

　　真空熔炼炉各结构功能介绍 　　真空熔炼炉广泛应用于硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理，也可在充气保护情况下热压成形烧结。下面就一起了解下结构说明： 　　1、真空熔炼炉为立式结构，采用双层水夹层结构，内、外壁及法兰均为304不锈钢。炉体分为两部分，其中三分之一为炉盖可手动完全侧开门，三分之二部分为固定炉体，设计独特，便于操作。 　　2、它的真空系统由油扩散泵、罗茨泵、机械泵配电磁压差阀(防止因突然停电、机械泵油倒灌)充气阀、放气阀、真空蝶阀、真空压力表(±Pa)波纹管、真空管路和支架等组成。 　　3、液压系统是采用电动输入方式。由液压站配有进口比例阀、压力传感器、位移显示器采用光栅尺(测距精度0.02mm)、液压缸等相关液压装置，压力调节半自动化、可通过手动调节。仪表可设定自动调节压力，并能实现稳压、保压。 　　4、真空熔炼炉水冷系统是由各种阀管道相关装置组成且设有断水声光报警自动切断加热源或功能。 　　5、真空熔炼炉的温控系统采用可控硅控温，配置有PID功能仪表，数显表，具有超温声光报警功能，也可选用PLC触摸屏自动控制，并保留历史数据，便于分析烧结过程。 　　6、真空烧结炉的充气系统由各种管道及阀门组成，并配有电磁放气阀、压力传感器，当炉内压力高于安全值时会自动放气，充气管路上装有针阀，可控制充气量。
